熱傳導式攪拌干燥設備依據攪拌槳葉的結構有圓筒形攪拌槳葉干燥設備，螺旋形攪拌槳葉干燥設備，管形攪拌槳葉干燥設備，圓盤攪拌槳葉干燥設備，楔形攪拌槳葉干燥設備和捏合式攪拌槳葉干燥設備等。

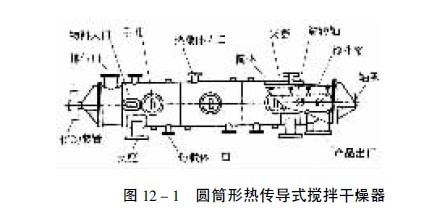

1、圓筒形攪拌槳葉干燥設備圖12-1所示為一種圓筒形干燥設備。在水平安裝的帶有夾套的圓筒體內，沿設備中心設置一根旋轉軸，軸上裝有許多攪拌槳葉，軸的兩端由筒外兩側的軸承支撐。加熱面為圓筒夾套，中心旋轉軸內為不同熱載體。在物料出口處可以通過改變攪拌槳葉方向和角度來調節物料在筒內的滯留時間。
2、螺旋形攪拌槳葉干燥設備此類型干燥設備是在水平螺旋輸送器的基礎上，筒體上增設夾套，內通載熱體改設而成。物料在絞龍輸送的同時達到加熱干燥的目的。螺旋輸送器可以是單軸的也可以是雙軸的。
以上兩類干燥設備由于攪拌槳葉不輸入熱載體，加熱面僅來自干燥室殼體夾套，物料的干燥是借助高速攪拌槳葉旋轉產生的離心力，將濕物料分散到容器內表面的夾套部位，與加熱面反復接觸使物料干燥。因此，該類干燥設備攪拌槳葉的線速度為5-15m/s，傳熱系數為116-456W/(℃·m?)，物料停留時間約為2-10min。
3、管形攪拌槳葉干燥設備管形攪拌槳葉干燥設備如圖12-2所示。此型干燥室為圓筒形，在一根中空軸上設置若干組空心圓環作為攪拌槳葉，每組由內外兩個同面同心圓環組成，由徑向輻射管連通。干燥所需的熱量由軸和圓環表面及夾套通過熱傳導傳入。相鄰兩組圓環之間，設置一根與筒壁相連的固定桿，以清理附著在圓環和軸上的物料。
|
