混合機的槽體的型式通常是立式圓筒形的，圓筒上部和下部都有蝶形或橢圓形的封頭，如圖1-1。也是一些混合機械是臥式的，像圖1-2.混合機的立式槽在常壓下操作時，為降低槽體的制造成本，混合機的槽上部也可是敞口的。磷肥工業、濕法冶金業和污水處理業用的數百或數千立方米的大型混合機攪拌槽調節溫度。 4、備體積小，安裝維修方便，不用占太大的場地。 5、產品質量好，微波真空干燥設備在延長食品的保質期、保存食品原有的風味和營養成分、保留原料的生理活性、增強保健食品的功能性、提高農產品的附加值等方面。與常規方法相比，所加工的產品質量有較大幅度的提高。 6、微波干燥設備具有消毒、殺菌的功效，產品安全衛生。保質期長。 7、干燥設備經濟效益顯著。

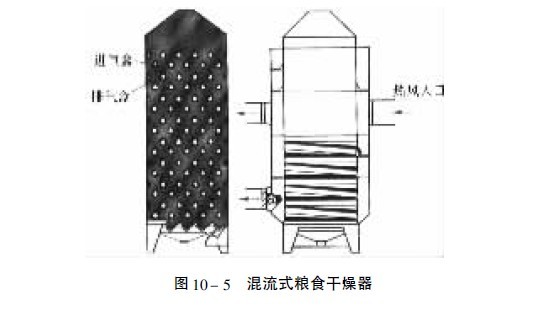

混流式谷物干燥機是目前國際上應用最廣泛的一種谷物干燥設備。它的特點是熱風流向與糧食流向的關系較為復雜，既有順流也有逆流和橫流。由于它的通用性好，電耗低，干燥質量好而日益得到發展（見圖10-5）。 一、特點 1、干燥機機體可以采用積木式結構，設計成標準塔段，利用增減塔段改變干燥機的生產率，因而便于系列化，放大或縮小機型。 2、由于谷層厚度比橫流式小，與順、逆流干燥機相比糧層更薄，故氣流阻力小，因而風機的風壓小，單位電耗的生產率高。 3、對物料的適用性好，可以烘干小粒種子，如油菜籽、谷子、芝麻等。 4、由于干燥塔內交替布置著一排排的進氣和排氣角狀盒，谷粒按照% 形曲線向下流動，交替受到高溫和低溫氣流的作用，因而可以采用比橫流式干燥機高一些的熱風溫度。隨著風溫的提高，蒸發一定量的水分所需的熱風量也相應減少，單位熱耗降低。使用的風機也可以小一些。 5、從熱風和糧食的相對運動來看，混流干燥過程相當于順流逆流交替作用，因此稱為“混流”式干燥機。 二、結構 混流干燥機由于內部角狀盒的形狀、尺寸、排列方法、進氣道與排氣道的布置等不同，可分為若干類型。這里重點介紹兩種類型。 �。�1）整體式國內糧食系統使用較多的是五角形通氣盒，平行排列，隔層進出氣這一類型其塔身為整體式，多為磚、水泥結構，保溫性能較好。五角狀氣道以一定排列方式固定在塔的兩壁上，一端封閉，另一端開口，開口在進氣一側的是進氣角狀管，開口在排氣一側是排廢氣角狀管。谷物從干燥塔的頂部溜管進入，多余的谷物從回糧管流出。進入烘干塔的谷物，先經過貯糧段，然后到烘干段被熱空氣（或煙道氣）烘干，再經過隔離段到冷卻段，經過冷卻的谷物進入排糧段被排出。 �。�2）組合式它采用全金屬結構（見圖10-6），此類型的混流干燥機的特點如下。 1、組合式結構便于系列化生產，各系列組合段的長和高相等，只是寬度不同。可根據用戶不同的要求組合而成。 2、每個組合段為矩形，橫向開底的風管分層排列，每層風管由幾條管道組成，進氣層與排氣層相互交替。在同一層所有管道向糧塔送入熱空氣，而該層管道的上下相鄰的兩層管道，都是排氣的管道。為了有助于氣流的均勻分布，各管道截面是由大變小的錐形，在進氣一端的橫截面積最大，而后逐漸縮小，到最遠的另一端最小。 3、側壁采用剛度大的鋼板，設有百葉窗。 4、側壁上裝有易裝卸的門。
